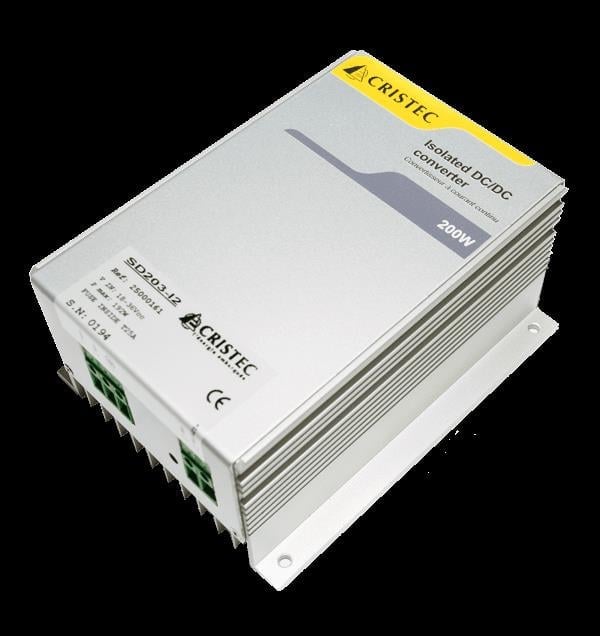

İzole DC/DC Dönüştürücüler – SD Serisi
DC-DC dönüştürücüler, elektrikli ve elektronik cihazlara güç sağlamak amacıyla voltajı artırmak veya azaltmak için kullanılabilir.
Giriş ve çıkış arasında galvanik izolasyon bulunan DC/DC dönüştürücüler 12, 24 ve 48V olarak mevcuttur.
Akü şarj cihazı olarak da çalışabilirler: Şarj voltajı harici potansiyometre ile ayarlanabilir.
Son olarak, mevcut gücü artırmak için paralel olarak 3'e kadar dönüştürücü kullanılabilir.
Özellikler
• SUNUM
• Kapalı kutu
• Vidalı terminallere sabitleme
• ÇIKIŞ GÜCÜ
• 1 95W
• ÇIKIŞ ELEKTRİK ÖZELLİKLERİ
• Tipik verimlilik: %75
• Hat düzenlemesi: % 1
• Yük düzenlemesi: %2 ( 1 0 ila 1 00 %)
• DİELEKTRİK RİJİTLİK
• Giriş/Çıkış > 1 000 Vdc.
• SOĞUTMA
• Doğal
Gerilim
• NOMİNAL GİRİŞ VOLTAJI
• 1 2Vdc : 1 0'dan 1 8Vdc'ye
• 24Vdc : 18'den 36Vdc'ye
• 48 Vdc : 36 ila 72 Vdc arası
• ÇIKIŞ VOLTAJI
• 1 2, 24 veya 48 Vdc nominal
• Harici potansiyometre ile voltaj ayarı
Sıcaklık
• ÇALIŞMA SICAKLIĞI: 0°C ile + 50°C arası
• SAKLAMA SICAKLIĞI: – 20°C ile + 85°C arası
Koruma
• GİRİŞ KORUMASI :
• Kutup tersine dönmesine karşı
• EMI filtresi
• Sigortalarla
• ÇIKIŞ KORUMASI
• Kısa devreye karşı
• Akım sınırlaması ile aşırı yüke karşı
• Aşırı gerilime karşı (Vnom + %25)
